用 途:

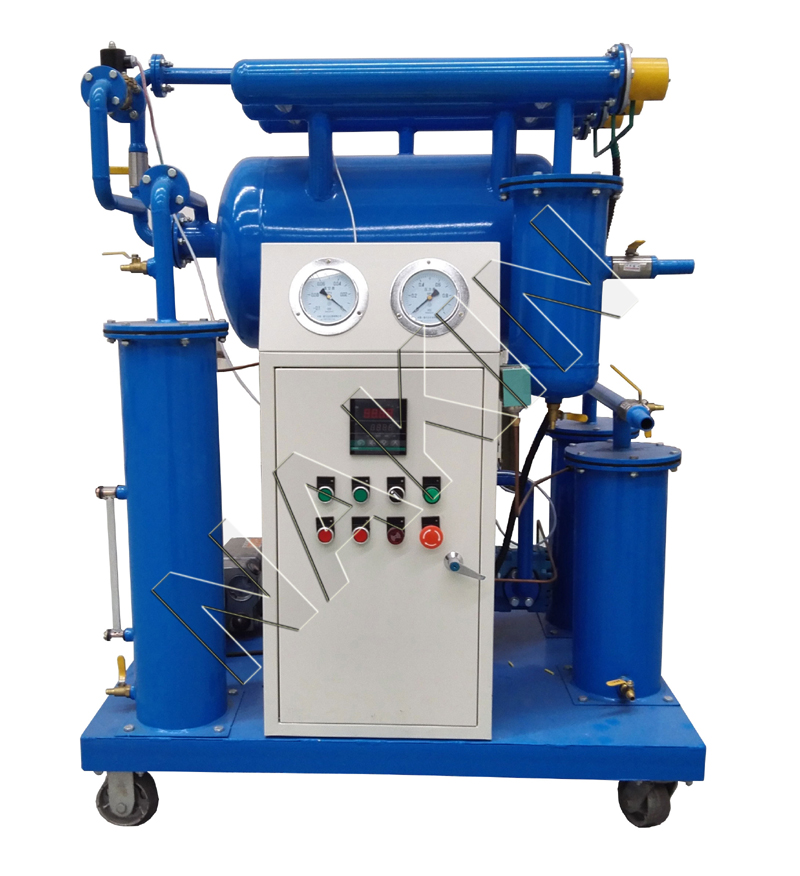

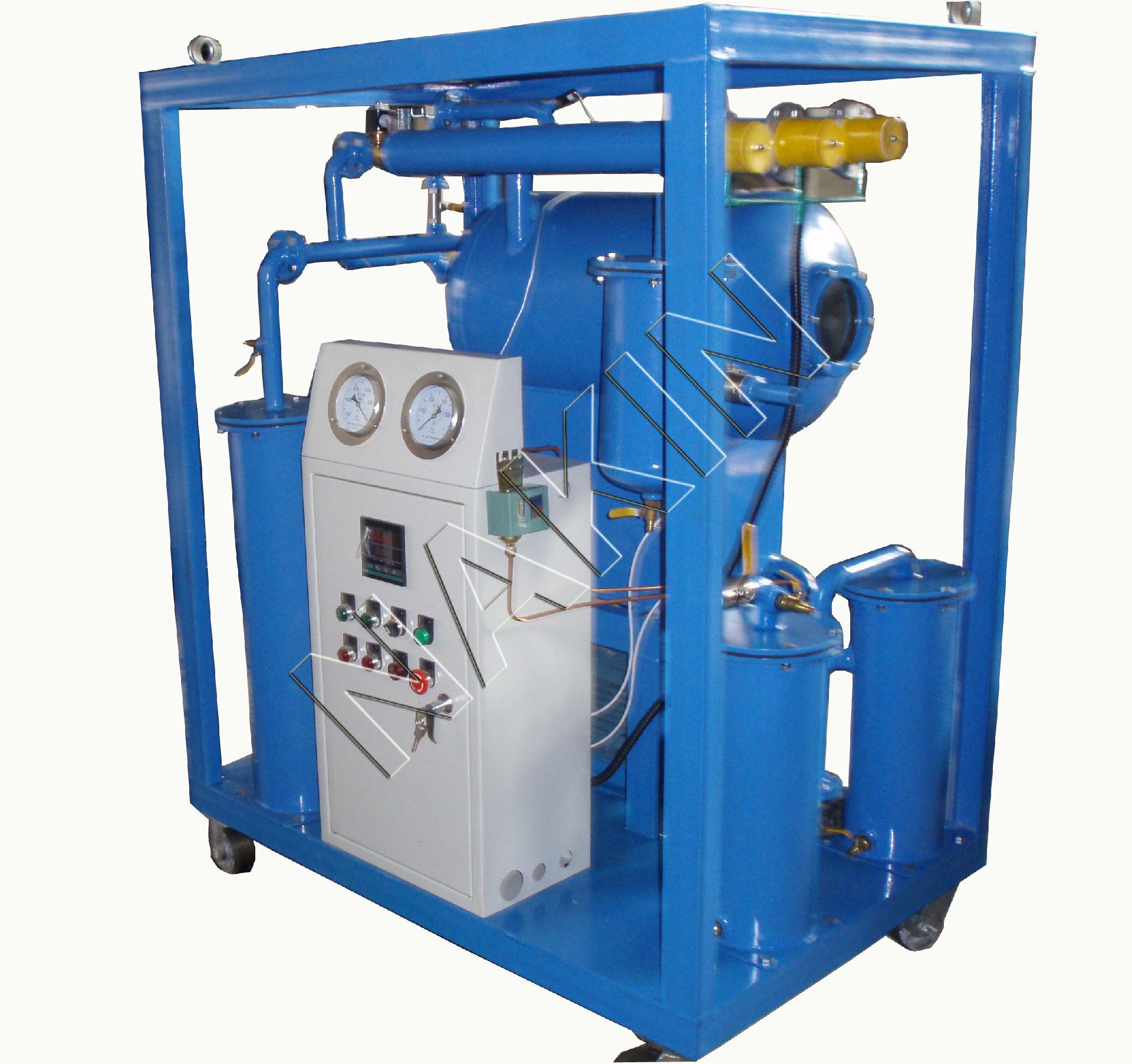

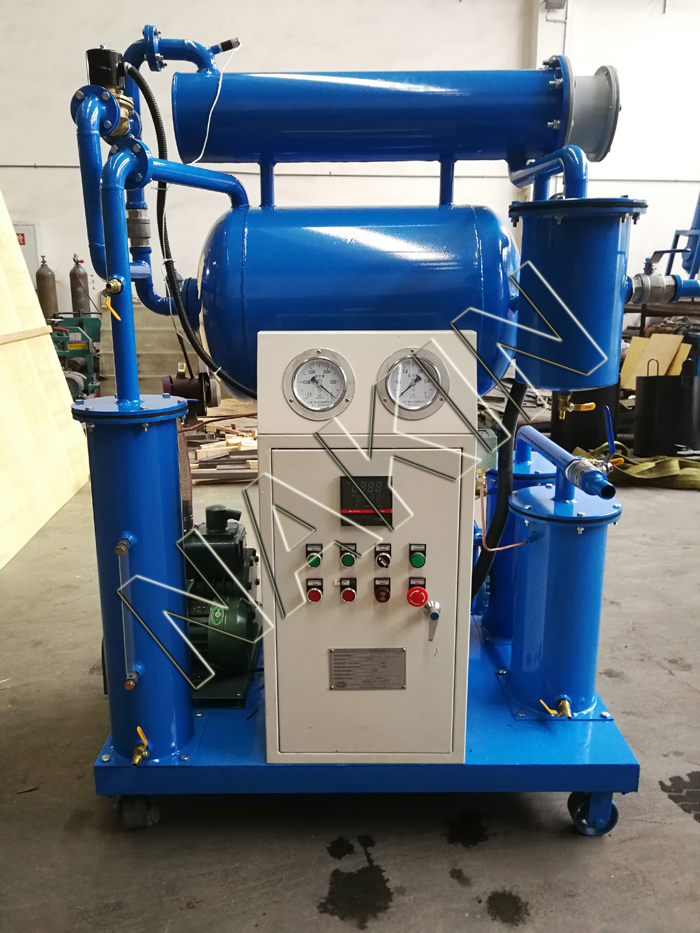

ZY系列單級真空高效型變壓器油/絕緣油濾油機,主要應用于電力,石油,化工,礦山,冶金,制造等各個行業處理各種型號的不合格絕緣油,如10號,25號,45號變壓器油、互感器油、開關油等。本機采用三維立體復式閃蒸技術,真空負壓狀態下快速有效脫去絕緣油中的水分,雜質,氣體(氫氣,乙炔,甲烷等)有害成分,恢復和提高絕緣油的絕緣性能,有效保證電力設備安全正常運行。本機同時可用于對電力設備,如變壓器,電容器等進行真空干燥,真空注油,熱油循環等不同用途。
特 點:
1. 除雜能力強:超大面積筒式精密濾芯,具有過濾精度高,納污量大,安裝更換方便。多級過濾系統逐級加密除去油中的細微顆粒,吸油口磁性預過濾器吸附金屬含鐵細微雜質。過濾器配備有濾芯污染堵塞報警保護裝置。
2. 高效真空脫水脫氣:采用三維立體復式閃蒸技術,引進國外技術配合獨特高效的脫水,脫氣元件,加上特殊真空填料,增大油膜表面面積,能迅速有效分離油中的水分和氣體。
3. 優良的加熱系統:碳纖維電加熱器,使用壽命長;采用S型流動油路設計,加熱無死油區,加熱表面負荷低,線性升溫、杜絕油質裂解,加熱均勻。
4. 自動化控制:整機采用自動加熱恒溫控制、進出油自動液位控制、自動壓力保護等以及精良的配置,實現設備無人值守,安全穩定運行。
5. 安全聯鎖保護:油泵,真空泵,加熱器聯鎖保護,電機過載保護,管路油壓過壓保護。
6. 人性化指示:自動化設計,且有油溫、壓力、真空度、濾芯污染度、運行狀態等指示。
7. 綜合性能好:本機具有低噪音,操作簡便,維護間隔長,低能耗,運行成本小,濾油效率高,使用壽命長等優點。
8. 可與絕緣油再生裝置配套使用,具有脫色,脫酸,脫氧化物和游離碳等有害物質,再生老舊變壓器油的效果。
優 勢:
屬高效經濟型,具有復式立體閃蒸,效率比傳統閃蒸真空濾油機高3-5倍。采用連鎖保護裝置,全自動液位控制系統,壓力保護系統可實現人機分離工作,操作簡單,安全可靠。本機結構緊湊、輕便靈活、移動方便。
技術參數:
指標名稱 | 單位 | ZY-10 | ZY-20 | ZY-30 | ZY-50 | ZY-100 | ZY-150 | ZY-200 | ZY-300 | |
流量 | L/H | 600 | 1200 | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | |
工作真空 | MPa | -0.06~-0.095 | ||||||||
工作壓力 | MPa | ≤0.4 | ||||||||
工作溫度 | ℃ | 20 ~ 80 | ||||||||
工作電源 | 380V 50HZ,3Ph(或根據用戶需要) | |||||||||
工作噪音 | dB(A) | ≤65~85 | ||||||||
電加熱功率 | Kw | 15 | 15 | 15 | 30 | 48 | 72 | 96 | 120 | |
總電功率 | Kw | 16.5 | 16.5 | 16.5 | 33.5 | 53 | 78 | 104 | 130 | |
進(出)管徑 | mm | 25 | 25 | 25 | 32 | 40 | 50 | 50 | 65 | |
設備重量 | kgs | 350 | 380 | 400 | 450 | 550 | 700 | 900 | 1100 | |
外型尺寸 | 長 | mm | 1000 | 1000 | 1050 | 1200 | 1550 | 1650 | 1700 | 1800 |
寬 | mm | 800 | 850 | 850 | 1000 | 1200 | 1200 | 1500 | 1500 | |
高 | mm | 1450 | 1450 | 1450 | 1550 | 1750 | 1800 | 1850 | 1900 | |
濾后指標t | 擊穿電壓 | KV | ≥65 | |||||||
含水量 | ppm | ≤5 | ||||||||
含氣量 | % | ≤0.1 | ||||||||
雜質 | μ | ≤3 |
